Descrição

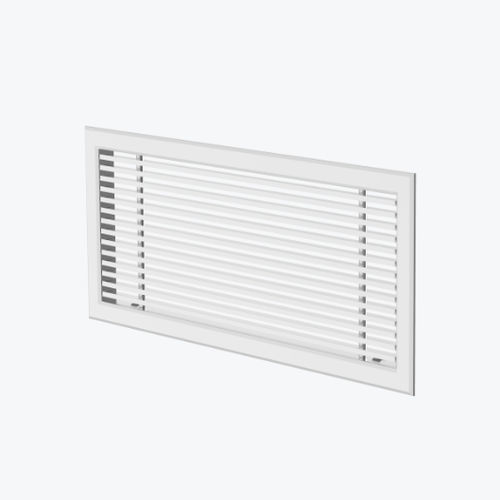

NOVA-L é uma grelha rectangular de alumínio com uma ou duas filas de lâminas. A primeira fila é sempre fixa, a segunda é ajustável. A grelha NOVA-L é adequada para uso em locais que requerem uma maior ênfase na aparência e foi concebida para o fornecimento de ar e extrato de ar. Se necessário, a grelha pode ser dividida em várias partes e instalada em uma linha contínua de grelhas lineares. Para uma distribuição equilibrada do ar através de toda a grelha é recomendado o uso de um amortecedor ou de uma caixa plenum.
Montagem
A grelha NOVA-L pode ser montada directamente sobre uma conduta rectangular com parafusos de cabeça cilíndrica (montagem tipo "1"), sobre uma parede utilizando uma armação de montagem e molas (montagem tipo "2" + UR) ou, se apropriado, também pode ser colocada sobre uma parede e um tecto utilizando uma armação de montagem e um mecanismo de montagem (montagem tipo "3").
Desenho
Material utilizado: A grelha NOVA-L é fabricada a partir de perfis de alumínio com revestimento eloxal ou, se for o caso, com acabamento superficial lacado a pó (RAL 9003 - sinal branco); outros tipos de RAL estão disponíveis mediante pedido.
Tipo de lâminas:
Tanto as grelhas de uma como de duas filas podem ter alinhamento horizontal e vertical da lâmina frontal. A segunda fila de lâminas é sempre perpendicular à primeira fila. A forma das lâminas frontais e o passo axial é opcional. As lâminas da segunda fila são sempre do tipo "4" com um passo axial de 20 mm.
Dimensões e pesos
Peso
1kg
---
