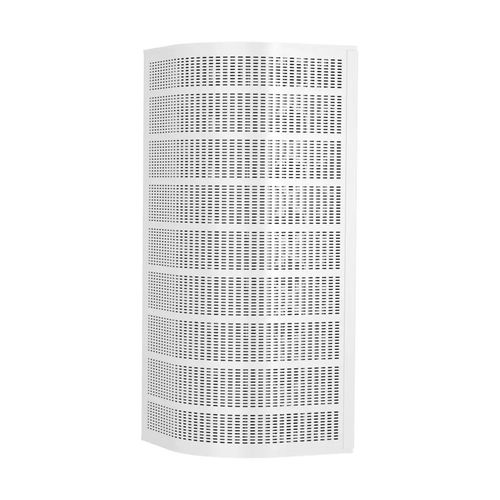

VARIZON® Unidade de deslocamento com padrão de espalhamento ajustável
O DVC é uma unidade de deslocamento circular completa para montagem em parede que fornece ar a baixa velocidade para a zona ocupada. O padrão de espalhamento é facilmente ajustável devido aos defletores de ar giratórios. Os acessórios para a unidade incluem uma cobertura da conduta de base e uma unidade de regulação.
Padrão de espalhamento ajustável e zona afetada
Adequado para todos os tipos de quartos
Ponto de medição do volume de ar
Limpável
Fixação oculta
Cor standard Branco RAL 9003
5 cores padrão alternativas
Outras cores a pedido
Descrição Técnica
Desenho
O DVC é um deslocamento completo, em forma de quadrante
unidade para instalação em canto. A carroçaria é constituída por uma parte traseira
secção com placas superiores e inferiores e uma distribuição de ar
placa equipada com um número de defletores de ar ajustáveis.
A placa superior tem uma tomada de entrada circular. A distribuição
a placa tem uma escotilha de acesso para o acesso ao sistema de condutas.
A placa frontal perfurada é presa à unidade com
parafusos ocultos, atrás do lado de alumínio removível
tiras. O ponto de medição do fluxo de ar é colocado atrás de uma
das tiras laterais.
Materiais e tratamento de superfície
A unidade de deslocamento é fabricada em galvanizado
perfis de chapa de aço e alumínio. É revestido a pó
com tinta.
- Cor standard:
- Branco semi-branco, lustre 40, RAL 9003/NCS S 0500-N
- Cores padrão alternativas:
- Brilho prateado, lustre 80, RAL 9006
- Alumínio cinzento brilhante, lustre 80, RAL 9007
- Branco semi-branco, lustre 40, RAL 9010
- Preto semi-brilho, lustre 35, RAL 9005
- Semi-brilho cinzento, lustre 30, RAL 7037
- Acabamento não pintado e outras cores disponíveis em
pedido.
---
