Estrutura tensionada com estrutura metálica GASOMETER BERLIN

em domopara coberturacom membrana de ETFE

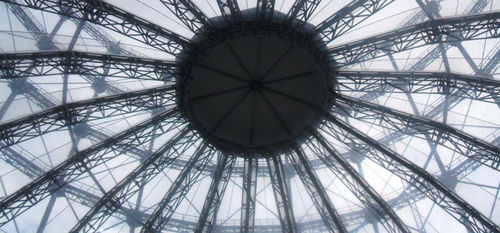

Berlim, Alemanha Fatos ESTRUTURAS DE MEMBRANA DE REALIZAÇÃO Hightex ANO 2009 CLIENTE 360 Graus Copula GmbH CIDADE Berlim, Alemanha ÁREA DO ROOF 1400 m² ENGENHARIA formulário TL LOCALIZAÇÃO Europa Detalhes UMA CÚPULA MESMO A TEMPO A réplica da famosa cúpula do edifício alemão Reichstag é uma nova atração no bairro Schöneberg de Berlim, na Alemanha. Situada dentro de um gasômetro não utilizado, a cúpula serve como cobertura transparente para eventos e exposições. A estrutura tem 22m de altura e um diâmetro de 30m. 20 treliças de aço treliçado formam a subestrutura da cúpula. Foram utilizados 20 painéis de ETFE transparentes de camada única para proteger os visitantes dos elementos. Cada painel individual tem uma área de 70m² dando uma superfície total de 1.400m². A folha de ETFE é transparente com uma transmissão de luz de aproximadamente 90% e uma espessura de 250μm. Os painéis são ligados às treliças por meio de uma borda de membrana keder e placas de fixação de alumínio. As bordas das vieiras nos beirados são formadas utilizando placas de grampo e cabos de borda. Para evitar o excesso de tensão devido ao levantamento do vento, os cabos de sucção atravessam a folha que vai do ápice até ao beiral. O desafio colocado à Hightex era obter, fabricar e entregar todos os materiais no local dentro de 3 semanas. Após a entrega com sucesso no prazo, a cúpula foi inaugurada pela chanceler alemã Angela Merkel no dia 10 de agosto de 2009. materiais usados MATERIAL Folha de ETFE
