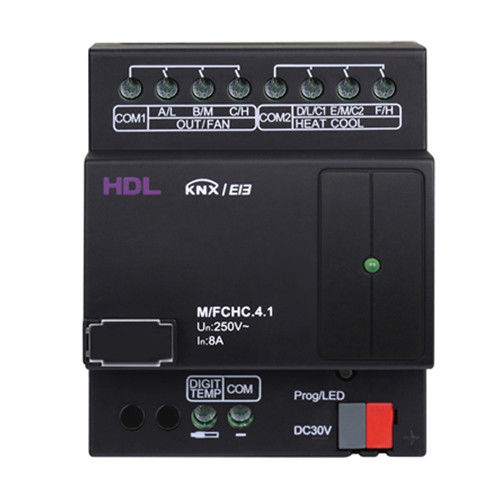

Atuador de comutação para sistema de automação residencial FCHC

protocolo KNXem trilho DINda linha residencial

O atuador KNX FCHC adopta a comunicação KNX/EIB e é utilizado para controlar o ar condicionado, a ventoinha, o compressor e o aquecimento do pavimento. A função do módulo é definida através do software ETS e pode funcionar em conjunto com diferentes painéis. E podem ser ligados até 7 sensores de temperatura digitais. múltiplos objectos de controlo: HVAC, Ventilador, Compressor, Aquecimento de piso, um modo de controlo para cada objetivo de controlo. modos de controlo: Modo HVAC, modo Ventilador, modo Compressor e modo Piso Radiante. controlo ativo e controlo passivo: Mais flexível para trabalhar em conjunto com diferentes painéis. Quando em modo de controlo ativo, este módulo pode funcionar em conjunto com painéis sem algoritmo PI, como o HDL-M/DLP04.1. Quando em modo de controlo passivo, este módulo pode trabalhar em conjunto com painéis com algoritmo como o Siemens 5WG1. deteção de temperatura local e alarme de temperatura limite. Quando a temperatura local é demasiado alta ou demasiado baixa, o módulo envia um sinal de alarme para o bus. Este módulo pode ligar-se a um máximo de 7 sensores de temperatura. Parâmetros básicos Tensão de funcionamento 21~30V DC Corrente de trabalho 20mA/30V DC Comunicação KNX Diâmetro do cabo do terminal KNX 0,6 - 0,8 mm Sensor de temperatura Sensor de temperatura digital (TS/C1.0) Corrente de saída 8A (AC) 5A (DC) Ambiente externo Temperatura de trabalho -5℃~45℃ Humidade relativa de trabalho ≤90% Temperatura de armazenamento -20℃~60℃ Umidade relativa de armazenamento ≤93% Especificações Dimensões 90mm×72mm×64mm Peso líquido 168g Material da caixa Nylon retardador de moldura Instalação Instalação em calha DIN de 35 mm (ver Figura 6 - 8) Índice de proteção (Em conformidade com a norma EN 60529) IP20
