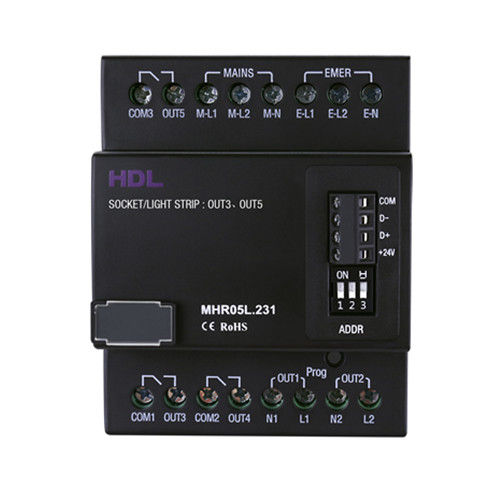

o atuador de interrutor de alta potência 5CH (com função de emergência) é um relé multifunções com função de emergência. Tem 2 canais de relé de emergência e 3 canais de relé. O canal de relé de emergência suporta a ligação automática da fonte de alimentação de emergência e o fornecimento de energia aos canais de relé de emergência quando a alimentação eléctrica é cortada. O canal de relé tem a função de controlo do interrutor de relé. Em conjunto com o sistema de gestão de quartos de hotel HDL, o módulo de relé pode controlar as luzes, os aparelhos de ar condicionado, as cortinas e as fichas, etc.
o módulo de relé tem 2 canais de relé de emergência e 3 canais de relé.
canais de relé de emergência: Quando o módulo funciona com rede eléctrica, as cargas podem ser ligadas aos terminais de saída para controlar o interrutor do relé. Quando a rede elétrica é cortada, os terminais de saída serão conectados diretamente à fonte de alimentação de emergência para alcançar a função de iluminação de emergência.
os canais de relé podem ser ligados diretamente aos canais para controlar o interrutor.
o endereço de ID do módulo de escurecimento pode ser configurado facilmente através do controle de código de discagem, também pode ser configurado livremente através da ferramenta de configuração HDL Buspro / (anterior) HDL Hotel Room Management System.
é adoptada a comunicação Buspro interior. Em conjunto com o HDL Hotel Room Management System, o módulo de escurecimento pode funcionar em algumas cenas mais complicadas como um módulo de expansão de canal do host do hotel HDL.
Parâmetros básicos
Tensão de trabalho 15~30V DC
Corrente de trabalho 75mA/24V DC
2CH/10A (AC100-240V 50/60Hz)
Relé (CH3, CH5)
Canal de saída
1CH/5A (AC100-240V 50/60Hz)
Relé (CH4)
Canal de emergência
2CH/5A (AC220V 50Hz)
Relé de emergência (CH1~2)
Tempo de vida eletrónico do relé >60000 (Carga de resistência)
Proteção
Ligar um disjuntor em cada
canal
---
