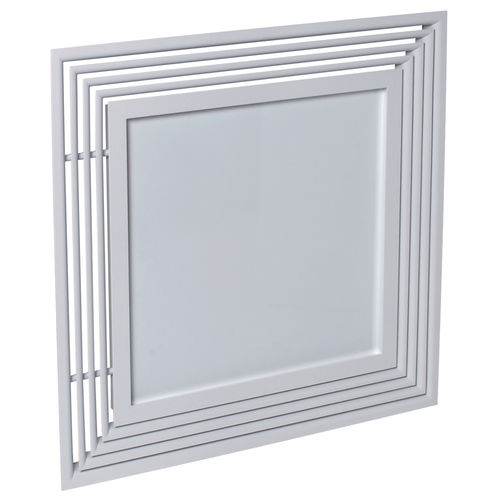

Difusor de ar de teto ALD 610K

quadradode fenda

Difusor de fornecimento de ar com retorno incorporado. Filtro no retorno de ar acessível na frente. Equipado com sistemas de tecto falso Tbar ou Fine-Line (600 x 600 ou 675 x 675 mm). Adequado para sistemas centrais de gestão de ar (bobinas de ventiladores canalizados). Difusão fixa em quatro direcções, com 1-4 ranhuras. Duplo plenum específico com ligações de alimentação e descarga de ar alinhadas - ligação Ø 250. Sistemas de aquecimento e ar condicionado. Placa central no canal de retorno, opcionalmente equipada com filtro (neste caso, o núcleo central abre). UTILIZAÇÃO - Fornecimento ou escape de ar. - Difusão horizontal fixa de 4 direções com 1, 2, 3, ou 4 ranhuras. - Versão de exaustão com suporte de filtro e núcleo de abertura para fácil acesso ao filtro. - Difusor de tecto para instalação em substituição de um difusor standard 600 x 600 mm ou 675 x 675 mm painel de tecto suspenso (armação em T). - Possibilidade de adicionar um filtro no difusor de escape para substituir o de o ventilador de convector canalizado, por exemplo. CONSTRUÇÃO - Corpo em alumínio extrudido e deflectores. - Placa central de aço. Nota: a chapa central pode ser substituída por um tecto suspenso painel recortado no mesmo formato que a placa para um acabar. - Modelo de exaustão com suporte de filtro e núcleo central de abertura para fácil acesso ao filtro. - Conexão de aço galvanizado plenum com conexão lateral (RE) ou ligação superior (RT), simples ou isolada. FINISH - Alumínio com acabamento em pintura epóxi, RAL 9010 branco. - Acabamento de pintura a partir da carta de cores RAL. Ver a lista de cores disponíveis cores no apêndice. APÊNDICE - Fixação oculta do difusor ao plenum usando o não removível clipes. - Fixação ao tecto de betão utilizando suportes no plenum.
