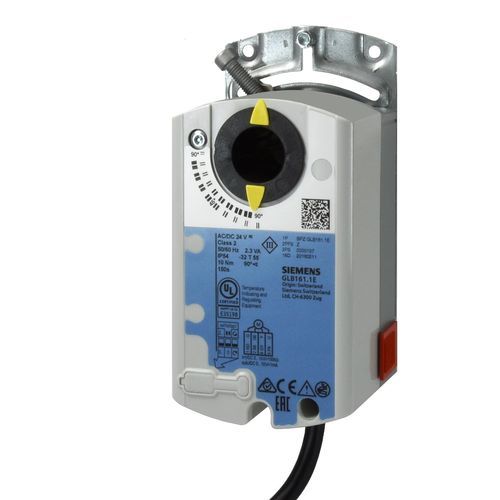

ロータリーエアダンパアクチュエータ, AC/DC 24 V, DC 0/2...10 V, 10 Nm, 150 s
軸径φ0.16mm、角型6...12mm、最小軸長30mm 8..16 mm、角型6...12 mm、最小軸長30 mm
位置表示と調整可能なメカニカルリミットストップ付き
手動オーバーライドを可能にするためにギアトレインを解除するボタンを装備
スチール製ベース、プラスチック製ハウジング、5mの接続ケーブル付き
トルク
10Nm
エアダンパ面積
1.5 m²
回転角度
90°
消費電力
2.5 VA, 1.5 W
位置決め時間
150 s
ケーブル長
5 m
位置決め信号
DC 0/2~10 V
保護等級
IP54
動作時の周囲温度
-32...55 °C
寸法(W x H x D)
68×137×59.5mm
動作電圧
AC24V、DC24V
補助スイッチ
0
- 3ポジションおよびモジュレーションコントロール用電子モーター駆動アクチュエータ
- 公称トルク5Nm(GDB)、10Nm(GLB)
- スパンは機械的に0〜90°の範囲で調整可能
- 長さ0.9mの接続ケーブルで配線済み
- 位置決めのためのオフセットとスパンを調整できるタイプ別のバリエーション
シグナル
- ポジションインジケーター
- フィードバックポテンショメーター
- 回転角度範囲の自己調整機能および補助機能のための調整可能な補助スイッチ
補助機能
- ダンパー面積0.8 m2 (GDB) / 1.5 m2 (GLB)までは、摩擦に依存。
(GLB), 摩擦に依存します。
- モジュレーションコントローラ(DC0~10V)または3ポジションコントローラとの併用に適しています。
エアダンパまたはエアスロットル用
---
