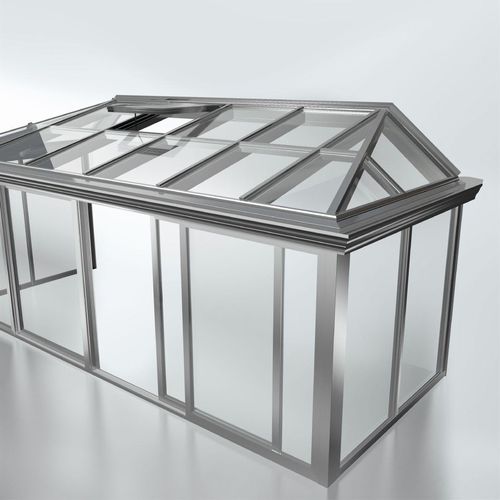

独立型ガーデンルーム CMC 50

ガラス製アルミニウム業務用

熱絶縁モジュラーシステムは、エネルギー効率、設計の自由度、製造において高い基準を打ち立てている。 Schüco Terrace Roof PRC 50 とともに、Schüco Conservatory System CMC 50 は、合理化されたシステムモジュール製品群の一部です。その利点は、部品点数の削減と、モジュール (垂木) の高度なプレハブ化により、製作時間とコストを大幅に削減できることです。 Schüco CMC 50、断熱、自立、モジュール式アルミ温室システム リーンツー構造や独立したパビリオン用の特殊なコンサバトリー構造として、モノピッチルーフ (ソーラーベンドの有無にかかわらず)、サドルルーフ、オリエル、ポリゴンがあります。 モジュール1、構造分析 コンサバトリーの耐荷重構造は、長方形の多室中空形材で構成されています。使用する断面や筋交いを選択する際には、構造上の要件を考慮する必要があります。静荷重に耐える垂木と母屋は部屋側にあり、面幅は50mmで、オプションで5×5mmの面取りを施した設計バージョンやEラフターもあります。プロファイルのエッジはすべて半径0.5mmです。 軒棟木と棟木にはジョイントがあり、屋根勾配（7～45°）に関係なく垂木を直角（90°）に取り付けることができます。軒棟木の基本的な深さは、要件に応じて 83 mm または 128 mm です。 軒棟木、垂木、縁切り垂木、支柱は、標準寸法のスチール製プロファイル、またはアルミニウム製インサートにより、要件に従って構造的にブレースされます。
