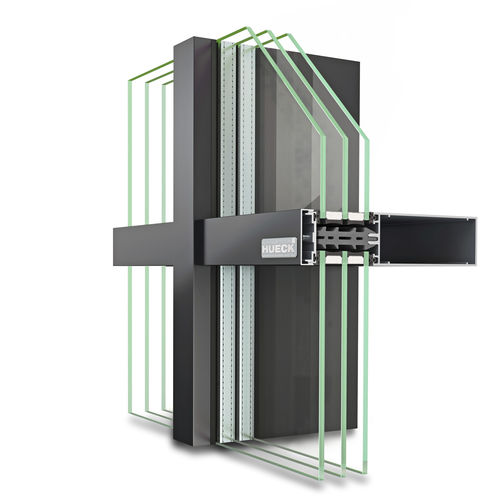

スティックシステムカーテンウォール TRIGON 50 D

アルミニウムおよびガラス製断熱材入り

マリオン／トランサムのファサード、プロファイルの深さ50mm -昇降幅50mm -断熱性能 Uf 1.0 - 3.2 W/m²K -防犯性能 WK1 / WK2 / WK3 施工。 断熱性アルミニウムファサードは、斜め、垂直、水平のカーテンウォール用のマリオン-トランサム構造で、トランサム部分にはノッチが付いています。 ガラス厚：20～58mm 様々なインサートエレメントが可能 立面幅：様々な形状の立面幅50mmのマリオン／トランサムおよびカバープロファイル プロファイルの深さ静的要件に応じて、32～204 mm 断熱ゾーン。 ガラス繊維強化プラスチック製の断熱材 断熱性を高める発泡断熱材 ガスケット。 加硫成形されたガスケットは、トランサムの接続部分に使用され、接続部分全体をカバーします。 外部ガスケットとして1ピースまたは2ピースのEPDMガスケットを選択可能 シール材を使用せずに現場で挿入可能 テスト結果 熱絶縁性。Uf= 1.0 - 3.2 W/m²K 水密性：静的RE 1200、動的250 Pa / 750 Pa (EN 12154 RE 1200) 通気性クラスAE (EN 12152) 風荷重に対する耐性：許容荷重2.4 kN/m²、増加荷重3.6 kN/m² (EN 13116) 耐弾性：FB6-Sまで 耐盗賊性：WK 1 / WK 2 / WK 3 (ENV 1627) すべてのシリーズに適したシステム構成要素：フィッティング、アクセサリー、補助プロファイル、補助器具、ツール シングル・ドレイン・メソッドによる排水 形の良い換気ピースを後から挿入可能 マリオンのプレッシャープレート・プロファイルに隠された開口部 さまざまなタイプの開口部を持つ窓、ドア、天窓 衝撃強度はi5 / e5 (EN 14019)
