金属製骨組み張力構造 GASOMETER BERLIN

ドーム型覆い用ETFEメンブレン

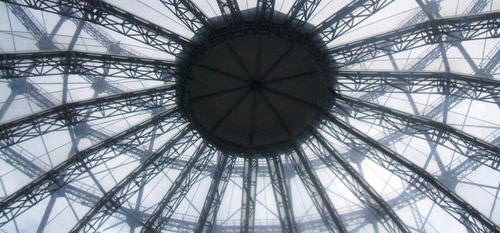

ベルリン、ドイツ 事実実現 メンブラン構造 ハイテックス 年 2009 クライアント 360 度 Copula GmbH シティ ベルリン、ドイツ ルーフエリア 1400 m ² エンジニアリング フォーム TL ロケーション ヨーロッパ の詳細 時間 内にドームジャストドイツ国会議事堂の有名なドームは、ドイツ、ベルリンのシェーネベルク地区の新しいアトラクションです。 未使用のガスメーター内に位置するドームは、イベントや展示会のための透明なカバーとして機能します。 構造は高さ22mで、直径30mです。20個の格子状のスチールトラスがドームの底部構造を形成します。20個の単層、透明なETFEパネルが要素から訪問者を保護するために使用されました。 各パネルの面積は70m²で、総面積は1,400m²です。 ETFE箔は透明で、約90％の光透過率、厚さ250μmです。 パネルは、メンブレンケダーエッジおよびアルミニウムクランププレートによってトラスに接続される。 軒先のスカラップエッジは、クランププレートとエッジケーブルを使用して形成されます。 風の隆起による過ストレスを避けるために、吸引ケーブルは頂点から庇まで走る箔にまたがります。 Hightexの課題は、3週間以内にすべての材料を調達、製造、現場に届けることでした。 時間通りに配達した後、ドームは2009年8月10日にドイツのメルケル首相によって発足しました。 中古 素材素材 ETFE箔
