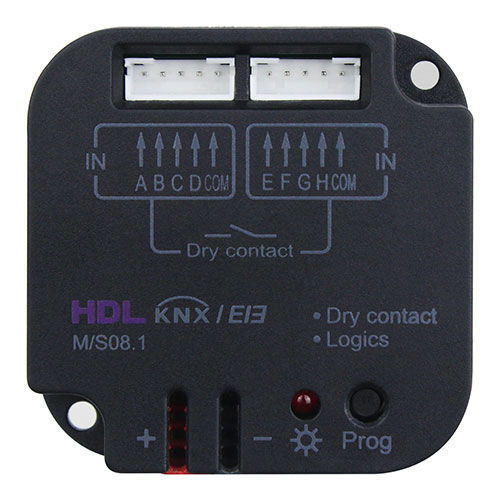

ホームオートメーション用コントロールモジュール M/S08.1

照明DINレール屋内用

KNX 8ゾーンドライ接点モジュールはHDL KNX/EIBシリーズに属します。8チャンネルのドライ接点入力を持ち、ドライ接点入力制御とロジック制御の2つの制御モードをサポートします。 ドライ接点入力 8チャンネルドライ接点入力対応 制御タイプスイッチ制御、スイッチ/調光制御、シャッター制御、フレキシブル制御、シーン制御、シーケンス制御、パーセンテージ制御、しきい値制御、文字列(14バイト)制御、強制制御、カウンタ制御、ベル制御、コンビネーション制御。 ロジック制御： 任意の8つの入力を複数の異なるタイプの外部電文（例えば、1ビットのブール変数、1～4バイトの閾値、時間、日付など）と組み合わせて、AND/OR/NOT論理演算を実行することができます。 レベル 1-4 の論理制御を設定することができ、下位レベルの論理を上位レベルの論理入力条件として使用することができます。 モジュールには18個の論理ブロックがあり、チャネル入力をロックしたり、論理演算を有効にしたり、出力が遅延に設定されていても即時出力を強制したりできます。各論理ブロックは、様々な方法で論理状態を報告することができます。 モジュールには10個の論理出力ブロックがあり、任意の論理結果出力に関連付けることができます。各ロジック・ブロックは、8 つのターゲットを独立して制御でき、遅延を設定したり、テレグラムを繰り返し送信したり、各ターゲットを独立して制御したりすることができます：例えば、スイッチ制御、絶対調光制御、アラーム制御、シャッター制御、フレキシブル制御、シーケンス制御、パーセンテージ制御、しきい値制御、ストリング（14バイト）制御など。 基本パラメータ 使用電圧 21~30V DC 動作電流 5mA/30V DC 通信 KNX/EIB KNX端子ケーブル径 0.6 - 0.8mm 外部環境 使用温度 -5℃~45
