KNX 16A電流検出付ハイパワースイッチアクチュエーターは、50A磁気ラッチングリレーを採用し、3種類(4CH、8CH、12CH)の出力回路を持ち、各チャンネルは16Aの電流を出力します。このシリーズのハイパワーアクチュエータは、長寿命、低消費電力、実行速度が速いという特徴を持っています。
電流検出付き16Aハイパワースイッチアクチュエータには3つのタイプがあります:4、8、12チャンネルのアクチュエータがあります。
各チャンネルの最大出力電流:16A
制御機能制御機能:統計ON時間、状態応答、状態呼び出し、階段点灯、点滅、ON/OFFディレイ、保護ディレイ、シーン制御、しきい値機能、カーテン制御など。
ロジック機能:論理機能:AND、OR、XOR
加熱機能PWM(1bit/1byte)制御出力。
電流検出機能:電流検出機能:電流通報、電流監視、電流適合検出、電流しきい値比較検出。
基本パラメータ
使用電圧 21~30V DC
使用電流 15mA/30V DC
入力電圧 AC 120V/240V (50/60Hz)
通信 KNX
KNX端子ケーブル直径0.6-0.8mm
定格スイッチ電流16A照明負荷、最大突入電流500A
動作時間 >100,000
ライン入力/ライン出力端子 2.5-4mm2
出力チャンネル 4CH/16A、8CH/16A、12CH/16A
静電容量 <300μf
外部環境
働く温度 -5℃~45
働く相対湿度≤90
保管温度 -20℃~60
貯蔵の相対湿度≤93
仕様
外形寸法
M/R4.16.1-CD
90×72×64(mm)

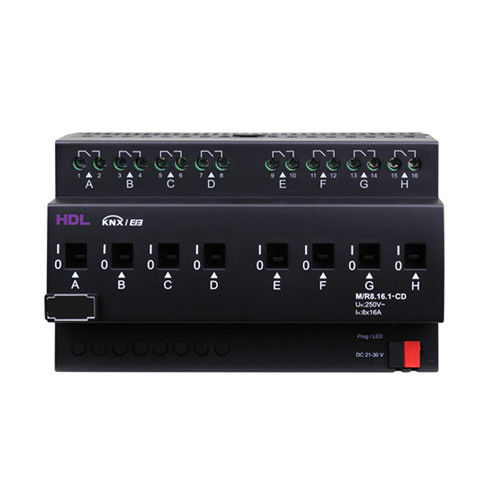

M/R8.16.1-CD
90×144×64(mm)
M/R12.16.1-CD
90×216×64(mm)
正味重量
M/R4.16.1-CD: 257g
M/R8.16.1-CD: 577g
M/R12.16.1-CD: 823g
ハウジング材質 難燃性ナイロン
取付方法 35mm DINレール取付
保護等級(EN 60529準拠) IP20
---
