KNXラインカプラは、ラインカプラまたはリピータ(アドレス延長用)として使用することができ、ラインカプラとして機能する場合は、メインラインとサブラインに接続することができます。新しい回線セグメントごとにチョックを含む別電源が必要で、各回線は電気的に絶縁されます。ラインカプラを介して2回線間でパケットフィルタリングを行うことができ、電文量の削減、混信の防止、効率的な通信の維持が可能となる。
カプラをKNXゾーン/ラインに接続することで、ゾーン/ラインの絶縁が可能になります。また、データパケットをフィルタリングすることで、電文のトラフィックを減らし、良好な通信を維持することができます。
分岐カプラとして動作する場合、分岐メインラインと分岐サブラインを接続することができます。リージョン・カプラとして動作する場合、リージョン・メイン・ラインとブランチ・バスを接続することができます。
ラインカプラ、リピータとして使用できます。

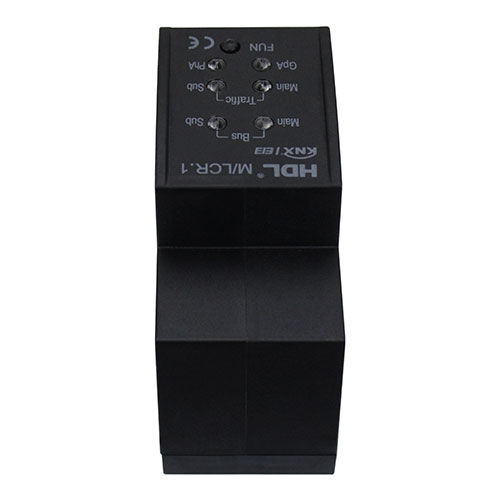

6個のLEDでデータ伝送状態を表示し、1個のLEDでプログラミング状態を表示します。
基本パラメーター
使用電圧 21~30V DC
通信 KNX/EIB
メインライン電流 <30mA
サブライン電流 3mA
KNX端子ケーブル径 0.6~0.8mm
外部環境
働く温度 -5℃~45
作業相対湿度≤90
保管温度 -20℃~ 60
貯蔵の相対湿度≤93
仕様
寸法 90mm×36mm×70mm
正味重量68.4g
ハウジング材質 ABS
取付方法 35mm DINレール取付
保護等級(EN 60529準拠) IP20
---
