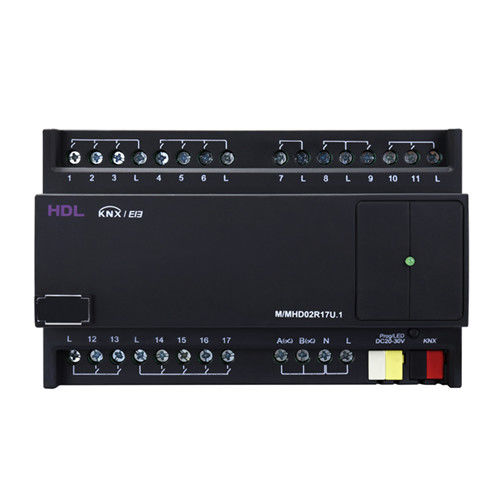

KNX 19CH ミックスアクチュエータは、リレー、調光器、カーテン、エアコンの制御に使用されます。19CHの制御チャンネルをサポートしています。
19CHの制御チャンネルのうち、17チャンネルがリレーチャンネル、残り2チャンネルがMOSFET調光チャンネルです。
17のリレー制御チャンネルのうち、CH1-6と12-17はTV8 5Aリレー、CH7-11は動作電流10Aのマグネットラッチングリレーです。
17個のリレー制御チャンネルは、白熱灯、ハロゲンランプ、LEDランプなどの負荷に接続することができます。空調のファン回転数制御やモード制御、カーテン制御(インチング制御対応)などに使用可能。
動作電流1AのMOSFET調光2チャンネル(短絡保護、過熱保護対応)で、ランプ(白熱灯、低電圧ハロゲンランプ、調光可能なLEDランプなど)の後縁調光に使用できます。
調光制御調光制御:ステータス応答、調光範囲設定(調光最大/最小値、調光上限/下限しきい値)、点灯/消灯時間設定、絶対調光/相対調光の有効/無効、シーン制御。
基本パラメーター
使用電圧 21-30V DC
使用電流 14mA/30V DC
補助電圧 20V~30V DC
補助電流 97mA/30V DC
入力電圧 AC100-240V(50/60Hz)
出力チャンネル
12CH/5A
TV8リレー(CH1-6、CH12-17)
5CH/10A
マグネットラッチングリレー(CH7-11)
2CH/1A
MOSFET調光チャンネル(CH , CH)
通信 KNX
KNX端子ケーブル径 0.6-0.8mm
外部環境
働く温度 -5℃~45
作業相対湿度≤90
保管温度 -20℃~60
貯蔵の相対湿度≤93
仕様
寸法 144mm×90mm×64mm
正味重量524g
ハウジング材料 PA66
---
