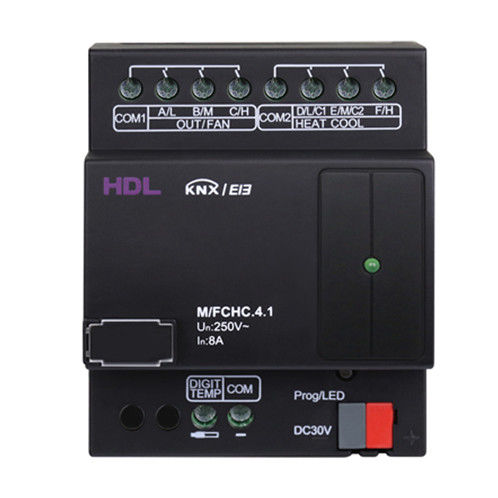

KNX FCHCアクチュエータはKNX/EIB通信を採用し、エアコン、ファン、コンプレッサー、床暖房の制御に使用されます。モジュール機能はETSソフトウェアで設定し、異なるパネルと連動できます。また、最大7個のデジタル温度センサーを接続できます。
複数の制御対象:HVAC、ファン、コンプレッサー、床暖房、各制御対象に1つの制御モード。
制御モード制御モード:HVACモード、ファンモード、コンプレッサーモード、床暖房モード。
アクティブ制御とパッシブ制御:アクティブ制御とパッシブ制御:異なるパネルと連動してより柔軟に動作します。アクティブ制御モードの場合、このモジュールはHDL-M/DLP04.1のようなPIアルゴリズムのないパネルと連動できます。パッシブ制御モードでは、シーメンス5WG1のようなアルゴ リズムを持つパネルと連動できます。
ローカル温度検出と限界温度アラーム。ローカル温度が高すぎたり低すぎたりすると、teモジュールはバスにアラーム信号を送信します。このモジュールは最大7つの温度センサーに接続できます。
基本パラメータ
動作電圧 21~30V DC
使用電流 20mA/30V DC
通信 KNX
KNX端子ケーブル径 0.6 - 0.8mm
温度センサー デジタル温度センサー (TS/C1.0)
出力電流 8A (AC) 5A (DC)
外部環境
働く温度 -5℃~45
働く相対湿度≤90
保管温度 -20℃~60
貯蔵の相対湿度≤93
仕様
寸法 90mm×72mm×64mm
正味重量168g
ハウジング材質 フレーム難燃性ナイロン
取り付け 35mm DINレール取り付け(図6 - 8参照)
保護等級(EN 60529準拠) IP20
---
