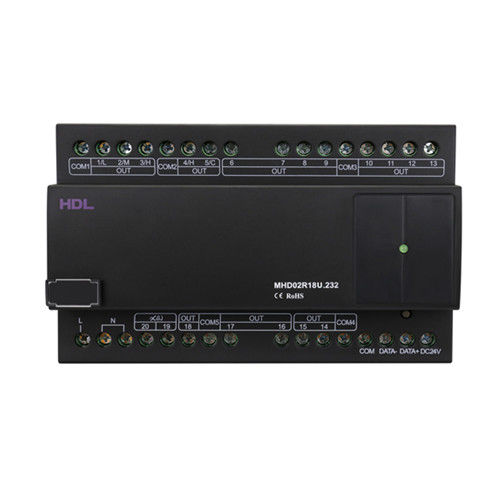

20CHホテルルームミックスコントロールモジュールは、20チャンネル出力の多機能コントロールモジュールです。リレー制御出力とシリコン制御整流器出力をサポートしています。
チャンネル1~5は5Aリレー出力で、冷暖房切替やファン回転数制御などのAC制御にも使用できます。(チャンネル1,2,3はACのLow,Medium,Highファンスピードに、チャンネル4,5は
に接続されています。)
チャンネル6~13はリレー出力です。各チャンネル5Aの電流を出力します。負荷種類は、白熱灯、ハロゲンランプ、低圧ハロゲンランプ、LED照明です。
チャンネル14~18はリレー出力です。各チャンネル10Aの電流を出力します。負荷種類は白熱灯、ハロゲンランプです、
低電圧ハロゲンランプ、LED照明。
チャンネル19~20はシリコン整流出力です。各チャンネル1Aの電流を出力。
通信:インナーバスプロ。
基本パラメータ
使用電圧 :15~30V DC
使用電流 :350mA/24V DC
入力電圧 :AC100~240V, 50/60Hz
リレー出力 :5A/10A 抵抗負荷
調光出力 :1Aシリコン整流出力
通信 :内部バスプロ
外部環境
使用温度 :-5℃~45
使用相対湿度 :≤90
保存温度 :-20℃~60
保存相対湿度 :≤93
仕様
外形寸法 :144mm×90mm×64mm
重量 :564g
ハウジング材質:ナイロン、PC
取付方法:35mm DINレール取付
保護等級(EN 60529準拠):IP20
---
