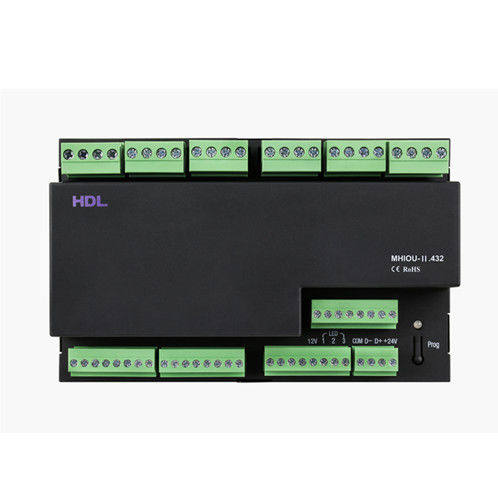

HDLバスイネーブルホテルI/Oモジュールは、MOSFET調光、リレー、カーテン制御、ドライ接点、ドアベル制御、LED出力の機能をサポートします。屋内ドアベルの3つのサービス・ステータス・インジケータは、パネルのユニバーサル・スイッチで制御できます。出力チャンネルのパラメータはHDL Busproセットアップツールで設定し、カーテン、ランプ、換気扇などを制御対象として設定できます。設定後、パネルから制御対象を制御できます。
出力
セキュリティ設定、エリア設定、シーン設定に対応。
チャンネル1、2はトレーリングエッジ調光出力で、最大合計1.6Aの電流出力が可能です。
チャンネル3~12はリレー出力で、各チャンネル5Aです。
チャンネル9と10、11と12はカーテン制御に使用できます。
入力
14チャンネル・ドライ接点入力
3チャンネル室内ドアベル制御および3チャンネル表示器出力 ■ 1チャンネル屋外ドアベル制御および3チャンネル表示器出力
1チャンネルの屋外ドアベル制御と3チャンネルのインジケータ出力。
1チャンネルのドアベルリレー制御
基本パラメータ
使用電圧 15~30V DC
使用電流 185mA/24V DC
入力電圧 AC100-240V(50/60Hz)
通信 HDL Buspro
外部環境
働く温度 -5℃~45
働く相対湿度≤90
保管温度 -20℃~60
貯蔵の相対湿度≤93
---
