ゲートウェイインターフェイス モジュール ARJ03P

DINレールRJ45

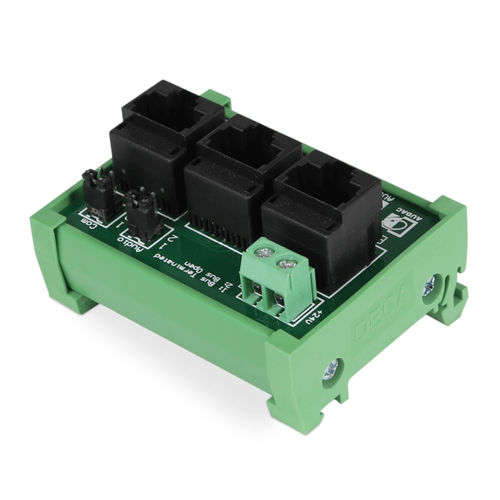

ジャンクションボックス ARJ03PはRJ45スプリッター/ジャンクションボックスで、RJ45コネクタを使用して接続されるツイストペアベースのデータバスの接続やスプリットに使用できます。典型的なアプリケーション例としては、マトリックスシステムの1つの周辺ポートに複数の入力/出力デバイスを接続する通信やオーディオ転送バスの拡張があります。もう一つの典型的な応用例は、ケーブル長が長いために転送された電源電圧が不足した場合に、リモート入力または出力モジュールに電力を供給するための、通信バスへの外部電源の応用です。これは3つのRJ45コネクタで構成され、入出力接続用の「BUS IN」コネクタと「BUS OUT」コネクタがあり、3つ目のコネクタはリモート入出力モジュールの接続を可能にします。2つの終端ジャンパーがあり、通信（Pin4とPin5）とオーディオ（Pin7とPin8）のペアを特性インピーダンス（120オーム）で終端し、反射のないクリアな通信を実現します。外部電源（+24 V DC）をバスに接続するための端子台コネクタが用意されています。DC24 VはRJ45のPin3 (+)とPin6 (GND)から供給されます。壊れにくいプラスチック製ハウジングにより、Mini DINレールへの取り付けが容易です。 技術仕様 システム仕様 バス終端 - オーディオ - 120 Ω 通信 - 120 Ω コネクター - 3 x RJ45 1 x 2ピンユーロ端子台（電源供給） 製品の特徴 寸法 - 61 x 48 x 40 mm (W x H x D) 重量 - 0.043 kg 取付 - ミニDINレール 構造 - 割れないプラスチックハウジング カラー - グリーン
